После секции подачи машины гофрокартон разгоняется до нужной скорости и направляется в первую секцию печати. Над гофрокартоном располагается ряд роликовых колес, изготовленных из гладкого твердого анодированного алюминия. В первой печатной секции машины воздуходувка плотно прижимает гофрокартон к колесам, которые выступали над ней через отверстия решетки из нержавеющей стали. Она двигалась с той же скоростью, что и поверхность подающих валов.
Далее гофрокартон подходит ко второму захвату - прижимной или печатный захват. Это захват между гладким хромированным печатным валом диаметром девять дюймов вверху и печатным цилиндром внизу. Печатный цилиндр обычно покрыт изготовленной на заказ мягкой уретановой печатной пластиной, на которой могут быть выгравированы изображения и буквы.
Изображение обычно покрыто пленкой чернил на водной основе. Изображение переносится на внешний лайнер с нужной скоростью. Прижимной вал гарантирует, что изображение идеально отпечаталось на внешнем лайнере. В отличие от других захватов, этот захват можно регулировать, поднимая или опуская весь узел верхнего вентилятора, который также содержит прижимной вал. Так же как и захват подающего вала, давление захвата прижимного вала должно быть очень точно отрегулировано. Если захват слишком открытый, печать будет содержать пропуски. Если он слишком тугой, отпечаток создаст смазанное изображение.
Далее гофрокартон попадает во вторую типографию. Чернила перекачиваются из ведра с краской в чернильную камеру с одним ракелем, где чернила заполняют ячейки анилоксового вала.
Поверхность анилоксового вала имеет крошечные ячейки обратной пирамидальной формы, которые выгравированы лазером на поверхности с керамическим покрытием. В одном погонном дюйме вала 250 ячеек, а объем чернил, которые может удерживать каждая ячейка, измеряется миллиардами кубических микрон. Затем излишки чернил удаляются с поверхности анилоксового вала с помощью ракеля, чтобы создать красочный слой точной толщины, который можно перенести на пластину печатного цилиндра.
Лезвие ракеля имеет ширину анилоксового вала. Основной поток чернил вместе с чернилами, соскребаемыми с анилоксового вала, вытекает из концов чернильной камеры в чернильный поддон и перекачивается обратно в ведро с чернилами. Насос для чернил работает как человеческое сердце, с обратными клапанами, которые открываются и закрываются по мере того, как насос работает: сначала всасывая чернила, закрывая клапан и затем выталкивая их.
Второй отпечаток может ложиться поверх первого слоя краски, тогда чернила смешиваются. Машина дает достаточно времени, чтобы чернила впитались и высохли, далее гофрокартон направляется в третью типографию для нанесения черной туши.
В процессе печати нужно учитывать принципы совмещения. Это символ “яблочка”, расположенный в одном и том же месте на всех печатных формах различных цветов. Он показывает, правильно ли расположены различные пластины блока печати по отношению друг к другу. Обычно существует небольшая допустимая погрешность влево и вправо (боковая регистрация) и вверх и вниз (вращательная регистрация).

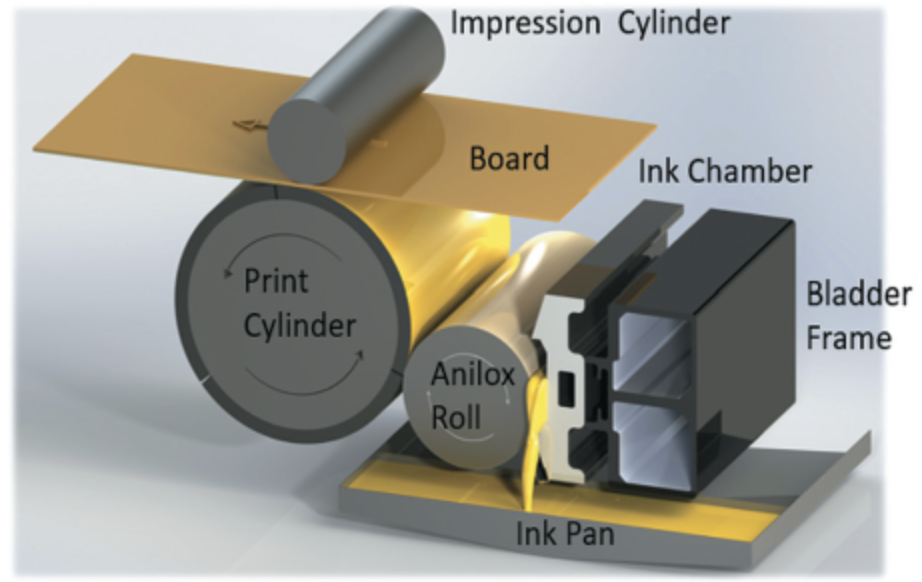

Эта схема иллюстрирует механизмы нанесения чернил на вал
Далее гофрокартон подходит ко второму захвату - прижимной или печатный захват. Это захват между гладким хромированным печатным валом диаметром девять дюймов вверху и печатным цилиндром внизу. Печатный цилиндр обычно покрыт изготовленной на заказ мягкой уретановой печатной пластиной, на которой могут быть выгравированы изображения и буквы.
Изображение обычно покрыто пленкой чернил на водной основе. Изображение переносится на внешний лайнер с нужной скоростью. Прижимной вал гарантирует, что изображение идеально отпечаталось на внешнем лайнере. В отличие от других захватов, этот захват можно регулировать, поднимая или опуская весь узел верхнего вентилятора, который также содержит прижимной вал. Так же как и захват подающего вала, давление захвата прижимного вала должно быть очень точно отрегулировано. Если захват слишком открытый, печать будет содержать пропуски. Если он слишком тугой, отпечаток создаст смазанное изображение.
Далее гофрокартон попадает во вторую типографию. Чернила перекачиваются из ведра с краской в чернильную камеру с одним ракелем, где чернила заполняют ячейки анилоксового вала.
Поверхность анилоксового вала имеет крошечные ячейки обратной пирамидальной формы, которые выгравированы лазером на поверхности с керамическим покрытием. В одном погонном дюйме вала 250 ячеек, а объем чернил, которые может удерживать каждая ячейка, измеряется миллиардами кубических микрон. Затем излишки чернил удаляются с поверхности анилоксового вала с помощью ракеля, чтобы создать красочный слой точной толщины, который можно перенести на пластину печатного цилиндра.
Лезвие ракеля имеет ширину анилоксового вала. Основной поток чернил вместе с чернилами, соскребаемыми с анилоксового вала, вытекает из концов чернильной камеры в чернильный поддон и перекачивается обратно в ведро с чернилами. Насос для чернил работает как человеческое сердце, с обратными клапанами, которые открываются и закрываются по мере того, как насос работает: сначала всасывая чернила, закрывая клапан и затем выталкивая их.
Второй отпечаток может ложиться поверх первого слоя краски, тогда чернила смешиваются. Машина дает достаточно времени, чтобы чернила впитались и высохли, далее гофрокартон направляется в третью типографию для нанесения черной туши.
В процессе печати нужно учитывать принципы совмещения. Это символ “яблочка”, расположенный в одном и том же месте на всех печатных формах различных цветов. Он показывает, правильно ли расположены различные пластины блока печати по отношению друг к другу. Обычно существует небольшая допустимая погрешность влево и вправо (боковая регистрация) и вверх и вниз (вращательная регистрация).
Эта схема иллюстрирует механизмы нанесения чернил на вал
Чтобы отрегулировать боковое совмещение, печатный цилиндр и его пластину необходимо переместить влево или вправо с помощью механизма боковой регулировки. Обычно это ручной аппарат с резьбовым регулировочным валом и алюминиевым ручным колесом. Когда вы поворачиваете его против часовой стрелки, отпечаток немного смещается в сторону оператора машины (там, где стоит оператор). И наоборот, поворот колеса по часовой стрелке переместит его к приводной стороне машины (где расположен приводной двигатель).
Изменения в совмещении вращения требуют, чтобы печатный цилиндр и пластина продвигались вперед по часовой стрелке или замедлялись против часовой стрелки. Это достигается с помощью регистратора печати, который представляет собой моторизованное дифференциальное устройство. Некоторые из них представляют собой сложные устройства с гармоническим приводом, приводимые в действие серводвигателем, в то время как более старые устройства представляют собой червячную передачу и устройства с приводом от электродвигателя. Как боковая, так и вращательная регистрация могут выполняться как при работающей машине, так и без нее.

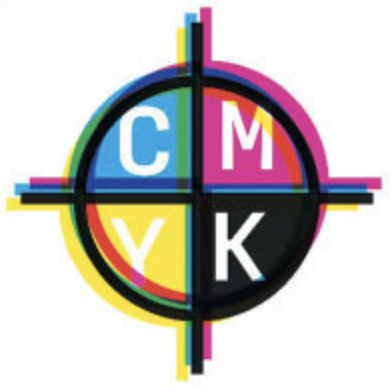

При запуске первого листа оператор может измерить степень искажения цвета и внести необходимые корректировки, пока все цвета не будут напечатаны как можно ближе друг к другу. Базовая цель, показанная в этой статье, представляет собой образец голубого, пурпурного, желтого и черного цветов, показывающий их положение относительно друг друга. Это повлияет на точность изображений на листе, определит качество печати.
