Ранее в первой (секция подачи), второй (секции принтера), третьей (секция ротационной высечки) и четвертой (секция биговки) частях серии мы рассказывали о процессе превращения гофрокартона в готовое изделие.

Это заключительная статья серии.

Фальцевально-склеивающая машина

На данном этапе гофрированный картон вылетает из прижима слоттера и попадает в секцию фальцевально-склеивающей машины на сетку с уретановым покрытием. Сетка переносит гофрокартон вперед к счетчику-эжектору. Но прежде чем начать складывание, на гофрокартон еще нужно нанести полоски влажного клея со стороны оператора. Когда гофрокартон проходит под заборными форсунками, аппликатор распыляет несколько капель клея на верхнюю поверхность места для склеивания.

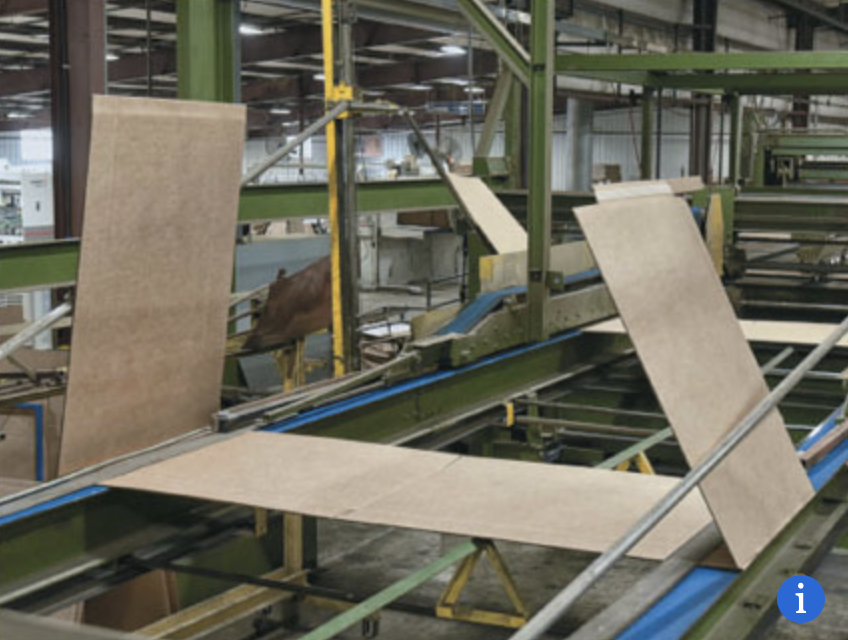

Теперь гофрокартон готов к складыванию. Впереди находятся регулируемые круглые складные стержни, изогнутые таким образом, чтобы поднимать гофрокартон с внешней стороны, когда он двигается по вакуумным направляющим. С помощью вакуума удерживают остальную часть гофрокартона в горизонтальном положении. Панель с нанесенным на нее клеем загибается немного впереди противоположной панели, так что при завершении складывания образуется клеевой контактный стык. Быстросохнущий клей схватывается, когда заготовка для коробки движется вперед, к секции счетчика-эжектора.

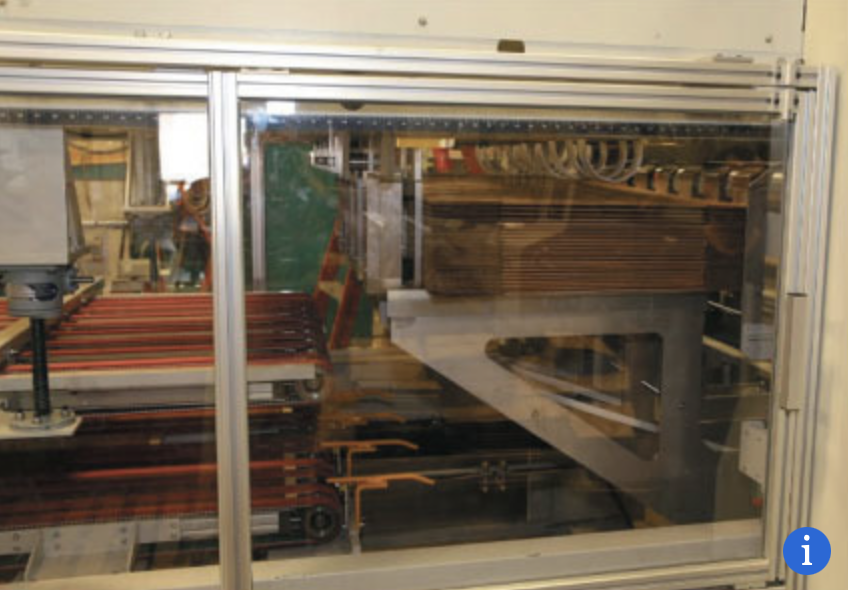

Через смотровое окно можно увидеть стопку склеенных коробок, спрессованных вместе для укрепления связей.

Счетчик-эжектор

Гофрокартон, который уже представляет собой заготовку для коробки, попадает в счетчик-эжектор через компрессионный захват — пару валов, которые идеально сжимают ее склеенные клапаны вместе, помогая завершить соединение клеевых язычков. Дальше гофрокартон продолжает движение в быстром темпе вплоть до ограничителя обратного хода, когда гофрокартон ударяется о заднюю стенку накопителя счетчика/эжектора.

На этом этапе готовые изделия укладываются вместе в подъемник, подсчитываются и укладываются для перемещения в секцию сжатия. Пневматический толкатель выдвигается и быстро перемещает кипы из подъемника на верхние и нижние приводные ремни, которые отрегулированы так, чтобы сжимать изделия вместе, дополнительно закрепляя их клеевые соединения.

Затем кипы идут в автоматическую обвязочную машину и оттуда едут на конвейер. Так лист гофрокартона превратился в гофрокороб, который может быть использован для любых товаров от яблок до батареек.
