Резка и биговка заготовки из гофрированного картона

Резка и биговка заготовки из гофрированного картона

Для облегчения регулировки ножа он снабжен выступом или фланцем, расположенным в поперечном или осевом направлении, который входит в кольцевую канавку, предусмотренную в части головки. Выступ или фланец предотвращает смещение ножа. Он отделяется от головки, когда зажимное кольцо частично отвинчивается для освобождения ножа, благодаря чему его можно регулировать по окружности на периферии головки. Это важная особенность, которая позволяет быстро менять положение ножа, не требуя его снятия с головки, это также дает гарантию того, что режущая кромка или периферия ножа всегда будет точно расположена относительно оси головки.


Другой важный признак устройства заключается в форме периферийных кромок противоположных режущих и фальцовочных элементов (26) и (27). При изготовлении гофрокоробов желательно, чтобы стенки готовой коробки располагались под прямым углом по отношению друг к другу. До сих пор возникали некоторые трудности при изготовлении коробок, в которых стенки каждой коробки располагались под прямым углом друг к другу, главным образом потому, что традиционный метод двойной биговки обычно допускает небольшое провисание или неплотность в складках, когда заготовка находится в сложенном виде. Это может привести к тому, что внешние боковые края заготовки в сложенном виде не будут параллельны друг другу, что в свою очередь приводит к тому, что некоторые коробки данной партии будут засчитаны как брак из-за неодинаковой конфигурации.

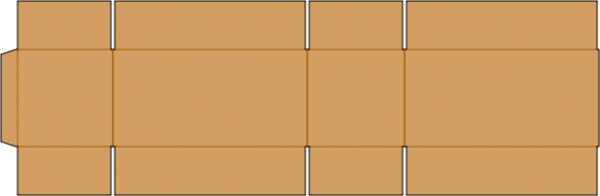

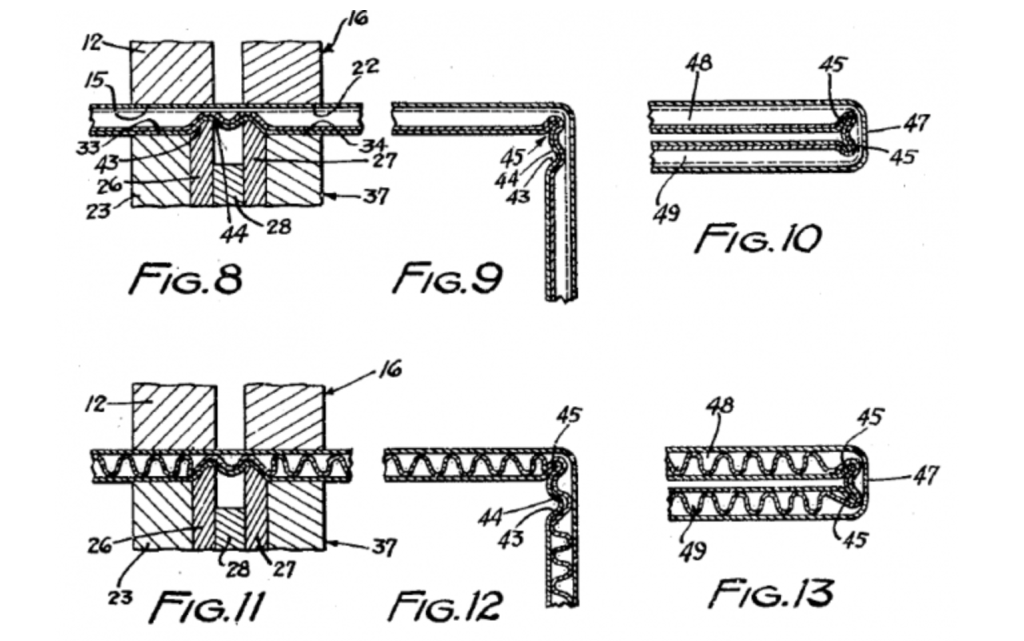

Чтобы предотвратить эту ошибку, можно сделать скос обращенных наружу периферийных углов режущих и скошенных элементов (26 и 27), в результате чего объединенный угол А указанных наклонных или скошенных поверхностей может быть менее девяноста градусов, чтобы можно было полностью устранить такое провисание или ослабление в каждой складке. В таком случае каждый сгиб заготовки будет иметь форму прямого угла, как показано на рисунках 9 и 12, а в случае двойной складки, как показано на рисунках 10 и 13, стенки гофрокоробки будут сложены симметрично. Таким образом, когда заготовка сложена так, все короба будут одинаковыми.

Делая таким образом общий угол А противоположных скошенных поверхностей режущих и биговальных элементов (26 и 27) несколько меньше девяноста градусов, когда заготовка сложена в гофрокороб и образует стенки коробки. Наклонные части стенки (43 и 44) каждой складки, расположенные под углом менее девяноста градусов друг к другу, будут плотно контактировать друг с другом, как показано позицией 45 на рисунках 9 и 10, тем самым вызывая небольшое натяжение стен, поскольку они соприкасаются под прямым углом. В результате, когда все части заготовки сложены или согнуты в коробку, все стенки коробки будут расположены под прямым углом друг к другу и, кроме того, углы короба будут относительно жесткими по сравнению с коробками, изготовленными по традиционной форме биговки.

Обращенные внутрь периферийные углы комбинированных режущих и биговальных элементов (26 и 27) имеют поверхность среза и образуют режущие кромки, которые взаимодействуют с ножами для прорезания бумаги, как указано выше.

При двойных складках, например, показанных на рисунках 10 и 13, наклонные стенки (43 и 44) каждой складки будут плотно контактировать друг с другом, в результате чего наружная соединительная часть стенки (47), показанная на рисунках 10 и 13, будет находиться под напряжением и будет расположена под прямым углом к параллельным частям стенки (48 и 49), а складки или изгибы между частями стенки (47, 48 и 49) будут такими, что бумага будет находиться под небольшим натяжением при каждого изгибе, благодаря чему все складки будут иметь прямоугольное поперечное сечение.

Каждый элемент (26 и 27) для резки и биговки чаще всего состоит из двух половин, чтобы их можно было быстро снять для заточки. Части или половинки каждого такого элемента удерживаются от вращательных движений на элементе 23 с помощью подходящих установочных штифтов, при этом зажимное кольцо или гайка служат для надежной фиксации их в головке, в результате чего они фактически становятся единым целым. Чтобы снять элементы (26 и 27) с их опорной головки, необходимо лишь частично отвинтить зажимное кольцо или гайку и снять установочные штифты, после чего две половинки каждого элемента (26 и 27) можно легко снять с головки, не снимая саму головку с вала.
