Чтобы создать панели в заготовке из гофрированной бумаги или картона, которая при сборке будет составлять гофрированную коробку, на картонные заготовки наносятся как одинарные, так и двойные сгибы.
Одинарный сгиб нежелателен, потому что, когда заготовки сгибаются по стандартной схеме, полный сгиб на сто восемьдесят градусов оказывает на внешнюю сторону или поверхность слишком большую нагрузку, что может привести к поломке бумаги, только если для изготовления гофрокартона используется прочный крафт-лайнер, можно избежать разрыва. Поэтому двойной сгиб обычно используется, когда часть заготовки должна быть согнута на сто восемьдесят градусов. При двойном сгибании заготовки с помощью обычного оборудования, как это сейчас принято, до сих пор не было предусмотрено ограничение сгиба каждой складки до девяноста градусов, и в результате часто получалось «однобокое» и неравномерное складывание заготовки.

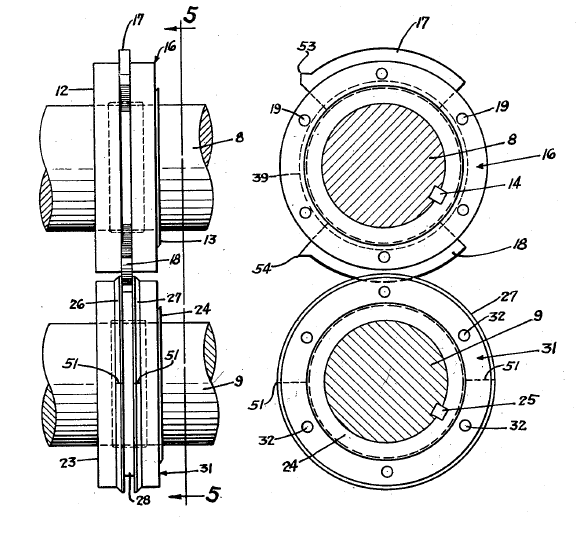

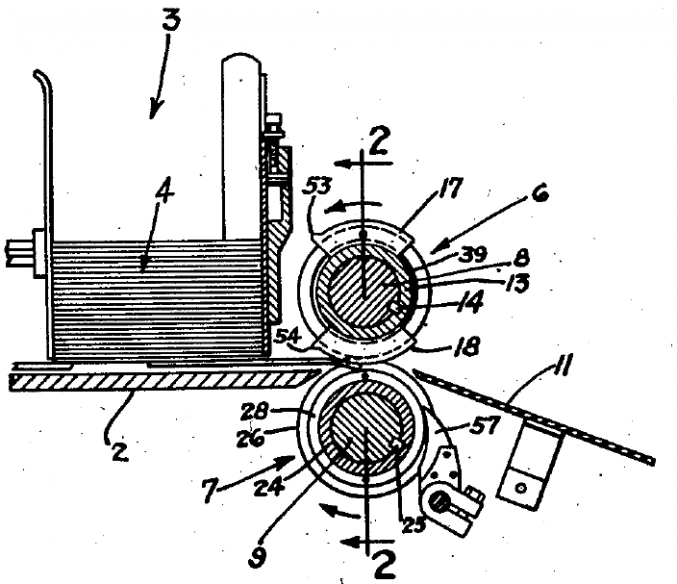

Часто сгибы располагались параллельно гофрам, поэтому заготовку нельзя было сложить и склеить с помощью автоматического оборудования и получить однородный продукт. Одна из особенностей настоящего изобретения заключается в конструкции такой машины, в которой используется только одна пара прорезных и биговальных головок, причем головки снабжены комбинированными прорезными и биговальными матрицами, при этом, когда каждая заготовка подается между указанными головками, необходимые прорези и складки формируются в нем за одну операцию и с гарантией того, что упомянутые прорези и складки будут точно расположены относительно друг друга. Поэтому основная цель настоящего изобретения состоит в том, чтобы создать не только новый комбинированный режущий и биговальный элемент или матрицу, но и придать паре режущих и биговальных элементов такую форму, чтобы при сгибании заготовки и ее последующем складывании на себя вдоль соседних сгибов каждая складка будет ограничивать изгиб бумаги только на девяносто градусов. При этом соседние складки позволят согнуть заготовку до полного сгиба на сто восемьдесят градусов, а форма фальцев с помощью сгибающих элементов будет такова, что противоположные стенки каждой складки будут контактировать друг с другом и таким образом ограничивать изгиб гофрированного картона до девяноста градусов в каждой складке. Это приводит к точному складыванию заготовок так, что противоположные концы заготовок скрепляются вместе подходящими средствами, например, с помощью переплетной ленты, стенки частично заполненной коробки могут быть сложены параллельно для облегчения хранения, также оборудование делает так, что стенки в углах сложенной коробки не будут подвергаться чрезмерной нагрузке из-за двойных сгибов.
Дополнительная цель состоит в том, чтобы обеспечить в машине для изготовления гофрокоробок единственную пару взаимодополняющих режущих и биговальных головок, причем одна из упомянутых головок имеет комбинированные режущие и биговальные элементы, установленные на ней с возможностью съема, а другая имеет установленные на ней средства, приспособленные для взаимодействия с указанными комбинированными элементами резки и биговки позволяют прорезать и сгибать каждую заготовку при ее подаче между ними.
Другие цели изобретения заключаются в упрощенной конструкции режущих и сгибающих элементов и способе их съемной поддержки на головке; в средстве крепления прорезных ножей в другой из указанных головок, при этом один из указанных ножей выполнен с возможностью регулировки по окружности относительно другого и не требует его снятия с головки; в обеспечении пары противоположных сгибающих элементов, обращенных внутрь периферийных углов, обеспечивающих режущие кромки, и обращенных наружу периферийных углов указанных элементов, скошенных под таким углом, что совокупные углы указанных скошенных поверхностей составляют менее девяноста градусов. Так создается плотный контакт наклонных стенок каждой складки друг с другом, когда заготовка согнута вдоль нее, в результате чего результирующий угол коробки будет иметь по существу прямоугольную конфигурацию, так как не будет «провисания» в сгибе или складке. В упрощенной конструкции биговальных элементов и режущих ножей они могут быть легко сняты для заточки или ремонта, если это необходимо, а также один набор штампов или ножей может быть быстро заменен другим, если будет сочтено целесообразным перейти на более узкие или более широкие штампы и ножи для данной работы.
